Đèn đường thông minh là gì?
Đèn đường thông minh là loại đèn đường được kết nối mạng. Mỗi đèn đường được trang bị bộ điều khiển đèn ngoài trời, thiết bị internet vạn vật (IoT) và/hoặc các cảm biến. Đèn đường thông minh tự động điều chỉnh cường độ ánh sáng dựa trên thời gian mặt trời lặn/mặt trời mọc, lịch trình hàng ngày, sự hiện diện của con người, giao thông và/hoặc tình hình thời tiết. Nhờ đó, tiết kiệm đáng kể năng lượng và giảm chi phí bảo trì. Đèn đường thông minh cũng thu thập và truyền dữ liệu gần như theo thời gian thực đến một hệ thống quản lý trung tâm, nhờ đó người vận hành hệ thống đèn đường đảm bảo được:
- Toàn quyền kiểm soát từng bộ đèn,
- Hiểu rõ hơn về tình trạng chiếu sáng công cộng
- Quyền truy cập vào hàng loạt các ứng dụng và dịch vụ chiếu sáng.
Hệ thống đèn đường thông minh hoạt động như thế nào
Hệ thống đèn đường thông minh hoạt động dựa trên sự kết hợp của nhiều công nghệ và cảm biến để tự động điều chỉnh ánh sáng và thu thập dữ liệu.
Thu thập dữ liệu qua cảm biến:
- Cảm biến ánh sáng: Đo cường độ ánh sáng môi trường để tự động bật/tắt đèn khi trời tối/sáng hoặc điều chỉnh độ sáng phù hợp.
- Cảm biến chuyển động: Phát hiện sự hiện diện của người đi bộ, xe cộ để tăng độ sáng khi có người hoặc phương tiện di chuyển gần đó, và giảm độ sáng khi không có hoạt động.
- Cảm biến thời tiết: Theo dõi các điều kiện thời tiết như mưa, sương mù để điều chỉnh độ sáng nhằm đảm bảo tầm nhìn an toàn.
- Các cảm biến khác (tùy chọn): Một số hệ thống có thể tích hợp thêm cảm biến môi trường (chất lượng không khí, nhiệt độ, độ ẩm), cảm biến giao thông (lưu lượng xe), hoặc thậm chí cả cảm biến âm thanh (phát hiện tiếng súng).
Bộ điều khiển trung tâm:
- Dữ liệu từ các cảm biến được truyền về một bộ điều khiển trung tâm thông qua mạng không dây (ví dụ: Zigbee, LoRaWAN, mạng di động).
- Bộ điều khiển này sử dụng các thuật toán thông minh để phân tích dữ liệu và đưa ra quyết định điều chỉnh độ sáng của từng đèn hoặc nhóm đèn.
- Người quản lý có thể giám sát và điều khiển hệ thống từ xa thông qua phần mềm quản lý.
Điều chỉnh độ sáng:
- Dựa trên dữ liệu thu thập và phân tích, bộ điều khiển sẽ gửi tín hiệu đến từng đèn để điều chỉnh độ sáng theo thời gian thực.
- Ví dụ: đèn có thể sáng mạnh hơn vào giờ cao điểm giao thông hoặc khi phát hiện người đi bộ, và mờ đi vào ban đêm khi ít người qua lại để tiết kiệm năng lượng.
- Lịch trình chiếu sáng cũng có thể được cài đặt sẵn dựa trên thời gian mặt trời lặn/mọc hoặc các khung giờ cụ thể trong ngày.
Truyền dữ liệu và quản lý:
- Hệ thống đèn đường thông minh có khả năng truyền dữ liệu về trạng thái hoạt động của từng đèn (ví dụ: đang bật/tắt, độ sáng, lỗi) về bộ điều khiển trung tâm.
- Người quản lý có thể theo dõi tình trạng toàn bộ hệ thống, phát hiện sớm các sự cố (ví dụ: đèn bị hỏng), và lên kế hoạch bảo trì hiệu quả hơn.
- Dữ liệu thu thập được cũng có thể được sử dụng cho các mục đích khác như phân tích lưu lượng giao thông, giám sát môi trường, hoặc cung cấp các dịch vụ thông minh khác trong tương lai.
Giải pháp HEC IoT – IoT GATEWAY cho hệ thống đèn đường thông minh
Giải pháp HEC IoT (High Efficiency Control IoT) trong hệ thống đèn đường thông minh, sử dụng bộ điều khiển đèn (Luminare Controller Unit – LCU) gắn trong, kết hợp với công nghệ LoRa MESH là một phương pháp quản lý và vận hành chiếu sáng đường phố tiên tiến, tập trung vào hiệu suất cao và khả năng mở rộng.
Cấu trúc giải pháp HEC IoT
Giải pháp này bao gồm ba thành phần chính hoạt động phối hợp với nhau:
Bộ điều khiển đèn đường gắn trong (Internal LCU)
Vị trí: Bộ điều khiển này được lắp đặt bên trong thân đèn (luminaire) hoặc trong khoang đấu dây của đèn, thay vì sử dụng bộ điều khiển gắn ngoài tiêu chuẩn NEMA.
Chức năng:
- Điều khiển: Quản lý việc bật/tắt và điều chỉnh độ sáng (dimming) của đèn LED thông qua giao thức như 0-10V hoặc DALI.
- Thu thập Dữ liệu: Đo lường và giám sát các thông số hoạt động của đèn như công suất tiêu thụ (kWh), dòng điện (A), điện áp (V), và trạng thái lỗi (như hỏng hóc, quá nhiệt).
- Giao tiếp: Kết nối với Anten và Module LoRa MESH để truyền/nhận dữ liệu.
Anten và Module LoRa MESH
- Module LoRa MESH: Đây là trung tâm truyền thông của giải pháp. Nó sử dụng công nghệ LoRa (Long Range) cho phạm vi phủ sóng rộng và tiêu thụ năng lượng thấp.
- MESH Networking: Khả năng MESH cho phép các bộ điều khiển đèn (LCU) hoạt động như các nút mạng (node), truyền dữ liệu qua lại giữa các đèn lân cận. Nếu một đèn không thể truyền trực tiếp đến trạm trung tâm (Gateway), nó sẽ chuyển tiếp dữ liệu qua các đèn khác, tạo thành một mạng lưới tự phục hồi và mở rộng (self-healing, scalable).
- Anten: Anten được thiết kế để tối ưu hóa việc truyền và nhận tín hiệu LoRa, đảm bảo kết nối ổn định và phạm vi phủ sóng xa giữa các đèn và Gateway.
Cơ chế truyền thông tin “trực tiếp” về máy chủ
Gateway (Lora Concentrators – Bộ tập trung dữ liệu LoRa): Đóng vai trò là bộ chuyển đổi giao thức và cầu nối vật lý: Nhận tín hiệu vô tuyến LoRa (từ các Bộ điều khiển đèn gắn trong – LCU), sau đó chuyển đổi tín hiệu LoRa đó thành gói dữ liệu IP (Internet Protocol) và gửi thẳng tới Máy chủ Mạng (Network Server) qua đường truyền Internet (4G/5G). Gateway không thực hiện xử lý logic nào (như giải mã, phân tích, hay đưa ra quyết định điều khiển). Nó chỉ đơn thuần chuyển tiếp gói tin một cách trong suốt. Điều này khiến dữ liệu có vẻ như đi trực tiếp từ đèn đến Máy chủ Ứng dụng để xử lý, duy trì độ trễ thấp.
Máy chủ quản lý là trung tâm xử lý duy nhất
- Phân tích & Điều hành: Toàn bộ quá trình giải mã, xác thực, phân tích dữ liệu và gửi lệnh điều khiển ngược lại đều được thực hiện tại Máy chủ Quản lý trung tâm (CMS).
- Mô hình này tạo ra một kênh truyền tải logic trực tiếp, nơi dữ liệu thô từ đèn được đẩy thẳng tới ứng dụng cuối cùng trên máy chủ mà không cần một tầng xử lý phức tạp nào ở Gateway.
Ưu Điểm Giải Pháp HEC IOT
- Độ trễ Thấp (Low Latency): Việc bỏ qua xử lý cục bộ tại Gateway giúp giảm độ trễ, cho phép điều khiển và giám sát theo thời gian thực nhanh hơn.
- Bảo mật Tập trung: Toàn bộ dữ liệu được quản lý và bảo mật tại Máy chủ trung tâm, giúp dễ dàng kiểm soát và cập nhật hệ thống.
- Mở rộng Đơn giản: Gateway được coi là một điểm truy cập cơ bản, giúp việc mở rộng mạng lưới chỉ tập trung vào việc thêm các bộ điều khiển đèn mới và đảm bảo vùng phủ sóng.
Giải pháp này tối ưu hóa việc truyền tải dữ liệu từ đèn về máy chủ, biến mạng lưới chiếu sáng thành một mạng lưới cảm biến/điều khiển IoT có khả năng truyền tải dữ liệu hiệu suất cao.
Thông số kỹ thuật thiết bị HEC-J05A-LORA
- Điện áp đầu vào: 100-277Vac
- Công suất định mức: Khoảng 5W
- Truyền thông: 4G & LoRa-MESH
- Giao diện Antenna: N-J
- Điều khiển đèn: 1920PCS Max, 256 Nhóm
- Nhiệt độ làm việc: -20°C đến 60°C
- Độ ẩm môi trường: <85%
- Cảm biến tích hợp: Nhiệt kế, GPS (tùy chọn)
- Thiết bị ngoại vi có thể kết nối: Cảm biến độ rọi, cảm biến lưu lượng xe, cảm biến mực nước, báo động đột nhập
- Kích thước sản phẩm: 188*160*60mm (không bao gồm antenna)
Chức năng thiết bị HEC-J05A-LORA
- Kết nối mạng: Hỗ trợ các chế độ 4G và RJ45.
- Truyền thông: Hỗ trợ giao tiếp LoRa-MESH.
- Điều khiển bộ tập trung: Hỗ trợ điều khiển nhóm và điều khiển độ sáng đơn lẻ. Hỗ trợ chiến lược làm việc theo thời gian bật/tắt nguồn và thời gian Greenwich.
- Mở rộng thông minh: Hỗ trợ mở rộng cho nhiều loại thiết bị thông minh, chẳng hạn như: giám sát dòng điện, giám sát rò rỉ, khóa cửa thông minh, đồng hồ đo điện thông minh, giám sát cường độ ánh sáng, v.v.
Những lưu ý đối với thiết bị HEC-J05A-LORA
- Thiết bị này sử dụng công nghệ mạng LoRa, khoảng cách truyền điểm-điểm không bị cản trở khoảng 1,5KM. Công nghệ mạng MESH để đạt được kết nối chuỗi.
- Về lý thuyết, nó có thể được mở rộng vô hạn trong các ứng dụng thực tế, nhưng khoảng cách càng xa, thời gian truyền thông càng dài. Trong các ứng dụng thực tế, nên trang bị một bộ tập trung với 500-800 bộ điều khiển.
- Sự suy giảm tín hiệu LoRa lớn trong môi trường có vỏ bọc và được che chắn, do đó nên để ăng-ten chính và phụ được lộ ra trong ứng dụng.
- Sản phẩm hiện tại mặc định hỗ trợ dải tần số 430~510MHz. Dải tần số 868MHz có thể được tùy chỉnh.

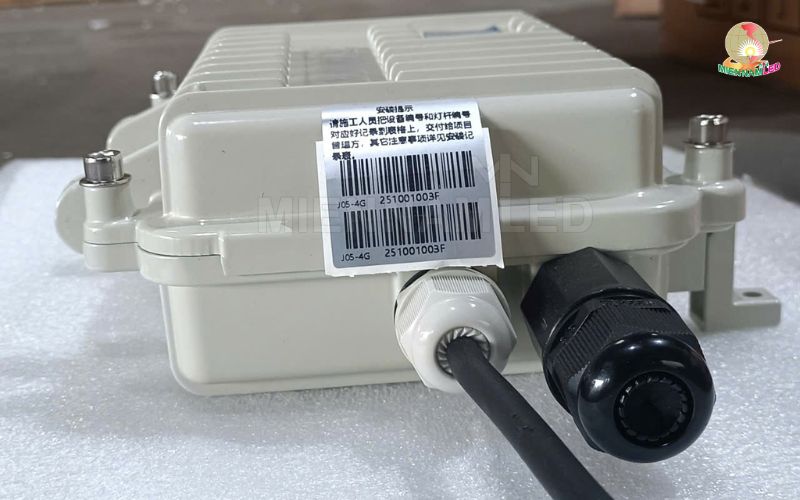

Bộ điều khiển tập trung (LoRa Concentrator)
Xem thêm IoT và hệ thống đèn đường thông minh
Thông số kỹ thuật đèn đường led Namled IP67
Sản phẩm đèn đường hiện đại, cao cấp với hiệu suất chiếu sáng cao. Đèn được chứng nhận đáp ứng các tiêu chuẩn TCVN và tiết kiệm năng lượng, được Bộ Công Thương chứng nhận và cấp phép dán nhãn.
Đèn được kiểm tra chất lượng độc lập tại Trung tâm Quatest 3.
Đặc tính kỹ thuật: Đèn được sản xuất bằng công nghệ tiên tiến theo tiêu chuẩn Châu Âu, tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam:
Giấy chứng nhận phù hợp với TCVN 7722-2-3:2019
Giấy chứng nhận phù hợp với TCVN 7722-1:2017
Chứng nhận ISO 9001:2015, hợp chuẩn hợp quy
Tem tiết kiệm năng lượng của Bộ Công Thương
Bộ đèn Quatest Theo TCVN
– Độ kín khối quang học IP66, khoang linh kiện IP66
– Đèn có dập nổi tên đèn và logo nhận diện thương hiệu
– Khả năng chịu va đập của kính đèn IK08
– Cấp cách điện: Cấp 1
– Thân đèn làm bằng nhôm đúc áp lực cao với các cánh tản nhiệt, sơn tĩnh điện chất lượng cao
– Linh kiện quang học với thấu kính góc bán rộng
– Kính đèn làm bằng thủy tinh cường lực trong suốt, chịu nhiệt
– Gioăng đèn làm bằng Silicon chịu nhiệt, chống lão hóa
– Sử dụng chip LED 5050
Bộ điều khiển đèn đơn
Bộ điều khiển đèn đơn thông minh là một thành phần then chốt trong hệ thống đèn đường thông minh, được thiết kế để cung cấp khả năng điều khiển, giám sát và quản lý hiệu quả từng đèn đường riêng lẻ. Với khả năng kết nối mạng LoRa-MESH mạnh mẽ và tích hợp nhiều tính năng tiên tiến, bộ điều khiển này giúp tối ưu hóa hiệu suất chiếu sáng, tiết kiệm năng lượng và giảm chi phí vận hành.
Thông số kỹ thuật bộ điều khiển đèn đơn
- Điện áp đầu vào: 100-277Vac
- Công suất định mức: <3W
- Khả năng kết nối mạng LoRa-MESH:Sử dụng công nghệ truyền thông không dây tầm xa và tiết kiệm năng lượng LoRa-MESH, cho phép các đèn đường giao tiếp với nhau và với trung tâm điều khiển một cách tin cậy và hiệu quả, giảm thiểu chi phí hạ tầng và tăng khả năng mở rộng.
- Nhiệt độ làm việc: -20°C đến 60°C;
- Độ ẩm môi trường: <85%
- Cáp điều chỉnh độ sáng: Điện áp đầu ra <10V, Dòng điện đầu ra <15mA
- Khả năng chịu tải rơ le: <20A
- Kích thước sản phẩm: 135*49*40mm, thiết kế nhỏ gọn, dễ dàng lắp đặt và tích hợp vào đèn đường.
- Bảo vệ chống sét lan truyền: 7KV
- Đánh giá IP: IP67, đảm bảo hoạt động trong môi trường khắc nghiệt
- Trọng lượng: 800g
Chức năng bộ điều khiển đèn đơn
- Giám sát dữ liệu toàn diện: Theo dõi các thông số quan trọng của đèn như điện áp, dòng điện, công suất tác dụng và công suất tiêu thụ, cung cấp thông tin chi tiết về tình trạng hoạt động của từng đèn.
- Thống kê dữ liệu chi tiết: Lưu trữ và thống kê thời gian hoạt động, các thông số điện và mức tiêu thụ năng lượng, hỗ trợ phân tích hiệu suất và đưa ra các quyết định tối ưu hóa.
- Điều khiển đầu ra linh hoạt: Cung cấp khả năng điều khiển rơ le đơn mạnh mẽ (lên đến AC250V/10A) để bật/tắt đèn, cùng với khả năng điều chỉnh độ sáng chính xác thông qua giao diện 0-10V hoặc 0-5V với độ chính xác cao (1%).
- Điều khiển tự động thông minh: Hỗ trợ 2 chế độ điều khiển theo thời gian và 3 chiến lược điều chỉnh độ sáng theo nhóm, cho phép thiết lập các lịch trình chiếu sáng linh hoạt và tối ưu hóa theo nhu cầu thực tế.
- Tự động tắt nguồn khi có lỗi: Tăng cường an toàn và bảo vệ thiết bị khi phát hiện sự cố.
- Khả năng hoạt động sau mất điện: Tiếp tục chạy trong hơn 2 ngày sau khi mất điện, đảm bảo hoạt động liên tục trong thời gian ngắn.
- Báo động bất thường: Cung cấp chức năng giám sát trạng thái hoạt động của đèn chiếu sáng, cảnh báo khi có sự cố xảy ra, giúp phát hiện và xử lý vấn đề kịp thời.
Xem thêm Bộ Điều Khiển Đèn IDIM-MN/(LOG)/A-D
Bộ điều khiển đèn LED IoT đa năng
Bộ điều khiển LED IoT đa năng là một giải pháp tích hợp tất cả trong một mạnh mẽ, được thiết kế để điều khiển, giám sát và quản lý toàn diện hệ thống đèn đường LED thông minh. Với khả năng truyền thông linh hoạt (Cat-1, LoRa, RS485 tùy chọn) và hàng loạt tính năng tiên tiến, bộ điều khiển này mang đến sự hiệu quả, an toàn và khả năng quản lý vượt trội cho hệ thống chiếu sáng đô thị.
Thông số kĩ thuật bộ điều khiển LED IoT đa năng
- Truyền thông: Cat-1, LoRa, RS485 (Tùy chọn)
- Giám sát: Dòng điện đầu vào, Điện áp, Công suất, Nhiệt độ, v.v. trong thời gian thực
- Điều khiển từ xa: Tải lên dữ liệu và điều khiển từ xa đèn đường
- Định vị lỗi: Định vị chính xác lỗi của đèn chiếu sáng
- Điện áp đầu vào: 120-277Vac 50/60Hz
- Bảo vệ an toàn: SCP, OTP, OVP, OLP, UVP, v.v.
- Bảo vệ chống sét lan truyền: L-N:6KV, L/N-E:10KV
- Vật liệu vỏ: Hợp kim nhôm
- Đánh giá IP: IP67
- Bảo hành: 5 năm
- Chứng nhận: CCC
Chức năng bộ điều khiển LED IoT đa năng
- Truyền thông đa dạng: Hỗ trợ nhiều chuẩn truyền thông phổ biến bao gồm Cat-1 (mạng di động), LoRa (mạng tầm xa tiết kiệm năng lượng) và RS485 (tùy chọn), cho phép tích hợp linh hoạt với nhiều kiến trúc mạng khác nhau và đáp ứng các yêu cầu cụ thể của từng dự án.
- Giám sát thời gian thực toàn diện: Theo dõi liên tục các thông số quan trọng của đèn như dòng điện đầu vào, điện áp, công suất, nhiệt độ và nhiều thông số khác trong thời gian thực, cung cấp cái nhìn chi tiết về hiệu suất và tình trạng hoạt động của đèn.
- Điều khiển từ xa mạnh mẽ: Cho phép tải lên dữ liệu và điều khiển đèn đường từ xa, giúp người quản lý dễ dàng điều chỉnh độ sáng, lên lịch chiếu sáng và giám sát hệ thống mọi lúc mọi nơi.
- Định vị lỗi chính xác: Khả năng xác định chính xác vị trí đèn bị lỗi, giúp rút ngắn thời gian bảo trì và giảm thiểu chi phí vận hành.
- Bảo vệ an toàn toàn diện: Tích hợp các tính năng bảo vệ tiên tiến như SCP (bảo vệ ngắn mạch), OTP (bảo vệ quá nhiệt), OVP (bảo vệ quá áp), OLP (bảo vệ quá tải), UVP (bảo vệ thấp áp), đảm bảo an toàn cho thiết bị và hệ thống.
- Bảo vệ chống sét lan truyền mạnh mẽ: Khả năng chống sét lan truyền L-N: 6KV và L/N-E: 10KV, bảo vệ thiết bị khỏi các tác động của sét, tăng cường độ bền và tuổi thọ.
- Điều khiển đầu ra linh hoạt: Cung cấp khả năng điều khiển rơ le đơn mạnh mẽ (lên đến AC250V/10A) để bật/tắt đèn, cùng với khả năng điều chỉnh độ sáng chính xác thông qua giao diện 0-10V hoặc 0-5V với độ chính xác cao (1%).
- Điều khiển tự động thông minh: Hỗ trợ 2 chế độ điều khiển theo thời gian và 3 chiến lược điều chỉnh độ sáng theo nhóm, cho phép thiết lập các lịch trình chiếu sáng linh hoạt và tối ưu hóa theo nhu cầu thực tế.
- Tự động tắt nguồn khi có lỗi: Tăng cường an toàn và bảo vệ thiết bị khi phát hiện sự cố.
- Khả năng hoạt động sau mất điện: Tiếp tục chạy trong hơn 2 ngày sau khi mất điện, đảm bảo hoạt động liên tục trong thời gian ngắn.
- Giám sát và thống kê dữ liệu chi tiết: Cung cấp thông tin chi tiết về điện áp, dòng điện, công suất tác dụng, công suất tiêu thụ, thời lượng hoạt động và các thông số điện khác, hỗ trợ phân tích hiệu suất và đưa ra các quyết định tối ưu hóa năng lượng.
- Báo động bất thường: Cung cấp chức năng giám sát trạng thái hoạt động của đèn chiếu sáng và cảnh báo khi có sự cố xảy ra, giúp phát hiện và xử lý vấn đề kịp thời.
