Trụ Đèn Nâng Hạ

Trụ đèn nâng hạ bát giác thiết kế và chế tạo có độ cao từ 20 mét đến 50 mét. Đặc điểm nổi bật của trụ đèn này là đèn chiếu sáng được lắp đặt, thay thế, bảo dưỡng ở dưới thấp nên cực kỳ thuận tiện trong quá trình lắp đặt vận hành và bảo dưỡng với chi phí thấp và độ an toàn rất cao.

Trụ đa giác lắp giàn đèn nâng hạ. Trụ được chế tạo bằng thép cao từ 18-40m, có độ dày 4-8mm Dàn đèn có  thể di chuyển lên xuống, dễ dàng cho việc  bảo trì, Tốc độ nâng hạ dàn đèn 4-8m/1 phút.

Trụ đa giác lắp giàn đèn cố định.  Trụ được chế tạo bằng thép cao từ  14-17m, có độ dày 4-6mm  Dàn đèn  được gắn cố định trên đỉnh

Liên hệ Tư vẫn Thiết kế và thi công hotline : 0984 567 468

> Báo Giá Trụ Đèn Chiếu Sáng 6m Mới Nhất

Bảng Vẽ Trụ Đèn Nâng Hạ – Cột Giàn Đèn Nâng Hạ

• H: Chiều cao cột tính từ mặt bích
• W: Độ vương cần đèn tính từ tâm cột
• D1: Kích thước ngoài tại đầu cột
• D2: Kích thước ngoài tại mặt bích chân cột
• T: Chiều dày thân cột
• P: Chiều rộng cửa cột
• Q: Chiều cao cửa cột
• F: Lực ngang đầu cột tính toán cho phép
• J: Bu-lông móng (Số lượng x Đường kính x Độ dài)
• S: Số mặt thân cột (cho cột đa giác)
• N: Khoảng cách tâm bu lông móng cột
• M: Kích thước bích đế cột .
• Hm: Chiều sâu của khối bê tông móng
• C: Cạnh của khối bê tông móng

Đặc điểm Chung:

Trụ gồm các đoạn ống côn, hình đa giác ghép lồng với nhau Sau khi gia công được mạ nhúng kẽm nóng. Gân tăng cường được hàn xung quanh mặt bis

đáy trụ được bố trí thang leo theo yêu cầu.Trụ dựng trên  móng bê tông cốt thép và giữ bằng bulông neo.

Cấu trúc thân trụ đèn nâng hạ

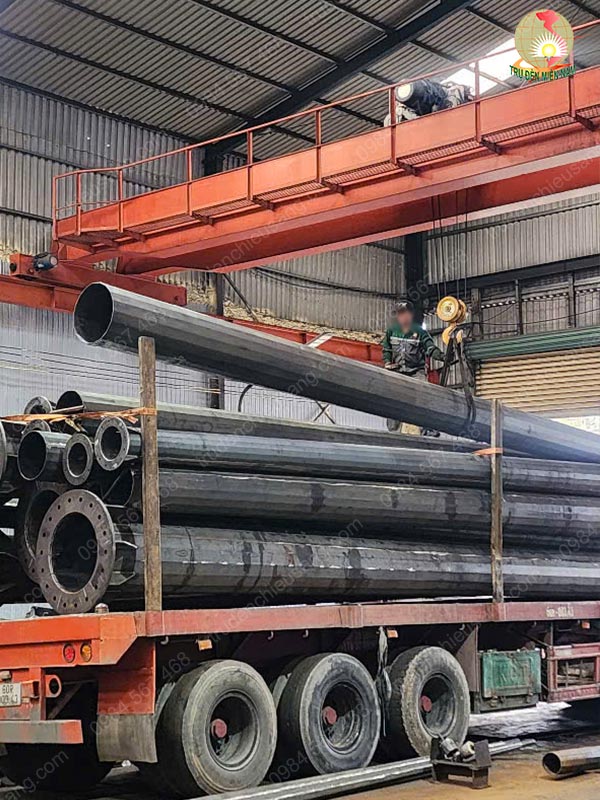

Thân cột được thiết kế bao gồm các đoạn ống thép côn hình đa giác ghép lồng với nhau để đạt được chiều cao của cột, chiều dài của mỗi đoạn ống được chọn tối đa để số đoạn lồng là ít nhất.

Trụ đèn nâng hạ 30m được thiết kế theo Technical Report No.7 với tải trọng gió được tính toán phù hợp vào từng địa điểm lắp dựng cột để tối ưu hoá kết cấu.

Vật liệu chế tạo thân cột theo tiêu chuẩn JIS 3101, các mối hàn theo tiêu chuẩn AWS D1.1 được thực hiện hàn tự động dưới lớp thuốc hoặc trong môi trường bảo vệ khí trơ.

Toàn bộ trụ đèn nâng hạ được mạ nhúng kẽm nóng bảo vệ bề mặt theo tiêu chuẩn ASTM A123, có thể lựa chọn thêm phần sơn phủ bên ngoài sau mạ nhúng kẽm nóng (màu sắc tuỳ chọn).

>> Xem Thêm Báo Giá Đèn Tín Hiệu Giao Thông Mới Nhất

Giàn cố định lắp trên đỉnh trụ đèn nâng hạ

Cấu trúc kiểu chạc ba, thiết kế tiêu chuẩn bao gồm 06 bộ puly dẫn cáp điện và cáp thép để lắp đặt hệ thống chiếu sáng.

Thiết kế cho phép mở rộng thêm 03 puly dẫn cáp khi có yêu cầu lắp thêm đường cáp cho Camera hoặc các thiết bị truyền thông… (lựa chọn thêm).

Giàn cố định của trụ đèn nâng hạ 30m được thiết kế tuổi thọ 25 năm không phải bảo trì với kết cấu khung thép cứng vững mạ nhúng kẽm nóng bảo vệ bề mặt, bạc quay puly bằng hợp kim đồng tự bôi trơn, trục bằng thép không gỉ, kết cấu hộp kín chống chim làm tổ bên trong…

Hệ thống lẫy khoá cơ khí thông minh và bền vững tự động khoá cứng giàn đèn ở trên cao bảo đảm cực kỳ an toàn và cáp thép không ở trạng thái thường xuyên treo căng.

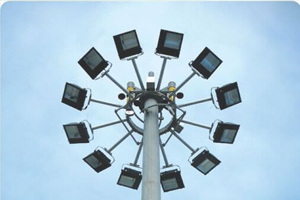

Giàn di động lắp đèn chiếu sáng của trụ đèn nâng hạ

 Được thiết kế thành modul kiểu chữ “C” lắp ráp thuận tiện mà không cần phải quan tâm đến quá trình dựng cột. Cho phép bố trí vị trí lắp đèn theo nhiều kiểu như chiếu sáng đều, chiếu về một hướng…

 Lẫy khoá cơ khí an toàn được thiết kế tự động đóng mở khi lặp lại hành trình, có chi tiết cờ hiệu dễ dàng phân biệt trang thái đóng mở của lẫy khoá.

Đặc điểm kỹ thuật

• Trụ đèn nâng hạ cao từ 20m, 25m, 30m, 35m, 40mét.
• Trụ đèn được chế tạo từ thép dày 4 – 10mm, vật liệu chế tạo phù hợp các tiêu chuẩn Việt Nam và Quốc Tế được kiểm tra lại bởi trung tâm III
• Dàn lắp đèn lắp được 4-12 đèn chiếu sáng và có thể nâng hạ dàn đèn lên xuống bằng mô tơ điện để dễ dàng sửa chữa, bảo trì đèn.
• Trụ đèn được cấu tạo từ các đoạn thân ghép lồng vào nhau. Mỗi đoạn có độ dài dưới 12m được chế tạo liền, không hàn nối ngang thân trụ và được hàn tự động trong môi trường bảo vệ khí CO₂ trên một đường sinh dọc thân trụ
• Trụ đèn được bảo vệ chống oxi hóa bằng nhúng kẽm nóng phù hợp tiêu chuẩn ASTM A 123. Ngoài ra sau khi bảo vệ nhúng kẽm nóng, trụ đèn có thể sơn tĩnh điện với màu sắc theo yêu cầu khách hàng.

Lắp đặt

• Trụ đèn nâng hạ được cấu thành từ các đoạn ống côn lồng vào nhau với chiều dài lồng được tính toán đảm bảo an toàn
• Trụ được dựng trên một móng bê tông cốt thép và được giữ chặt bằng các bulông neo.

>> Báo Giá Trụ Đèn Nâng Hạ 20m, 25, 30m, 35m Tại Đây
