Bảng Điện Cửa Cột Đèn Chiếu Sáng

Bảng điện cửa cột (hay bảng điện cửa cột đèn chiếu sáng) là một bộ phận quan trọng trong hệ thống cột đèn chiếu sáng ngoài trời, có nhiệm vụ bảo vệ, đấu nối và điều khiển nguồn điện cấp cho đèn.

Bảng điện cửa cột là gì?

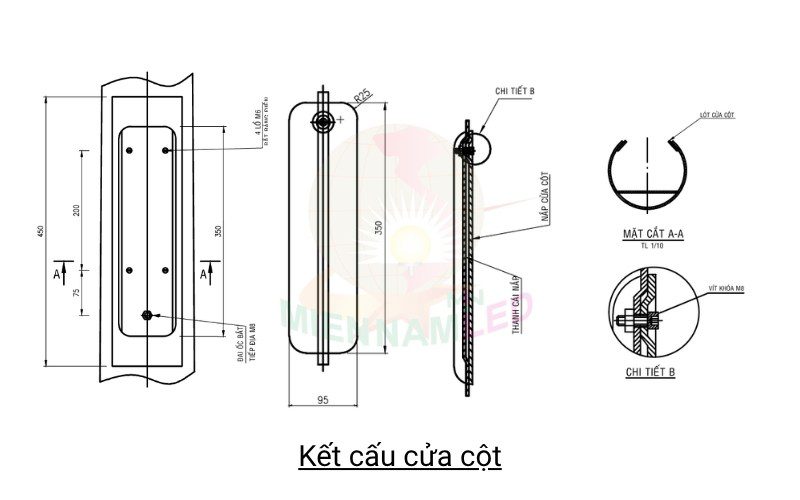

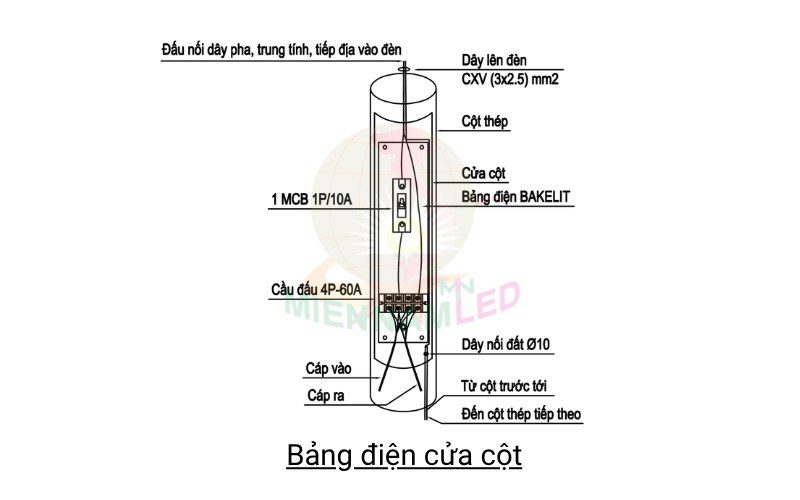

Bảng điện cửa cột là một cụm thiết bị điện được lắp đặt bên trong cửa kỹ thuật của thân cột đèn chiếu sáng (thường ở vị trí chân cột đèn, bên trong nắp cửa cột). Đây là nơi tập trung các thiết bị như aptomat, cầu đấu, dây dẫn,.. giúp đóng/ngắt nguồn điện, bảo vệ và phân phối điện cho đèn chiếu sáng.

Cấu tạo của bảng điện của cột đèn chiếu sáng

Một bảng điện cửa cột đèn tiêu chuẩn thường bao gồm:

• Aptomat (MCB): Dùng để đóng/ngắt nguồn điện, bảo vệ quá tải và ngắn mạch
• Cầu đấu (Domino): Nơi đấu nối dây nguồn và dẫn lên đèn
• Bảng phíp (Taplo): Làm từ nhựa cách điện, đảm bảo an toàn.

Thông số kỹ thuật bảng điện phổ biến

Các Loại Bảng Điện Cửa Cột

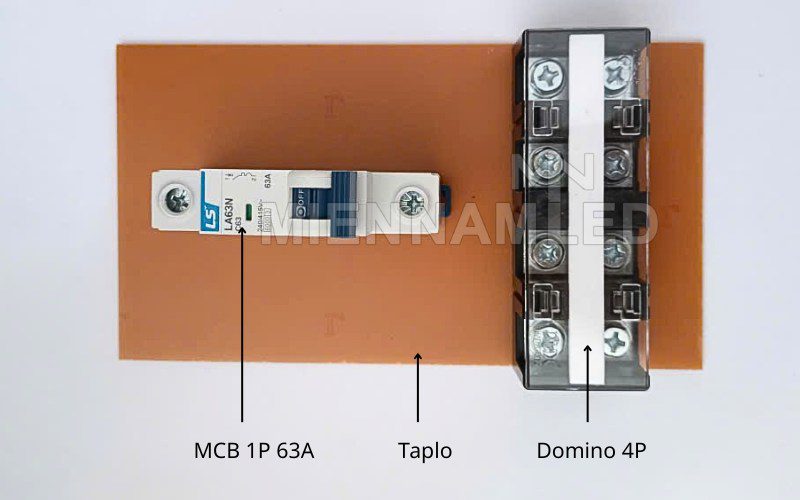

Bảng điện cửa cột MCB 1P + domino 4P

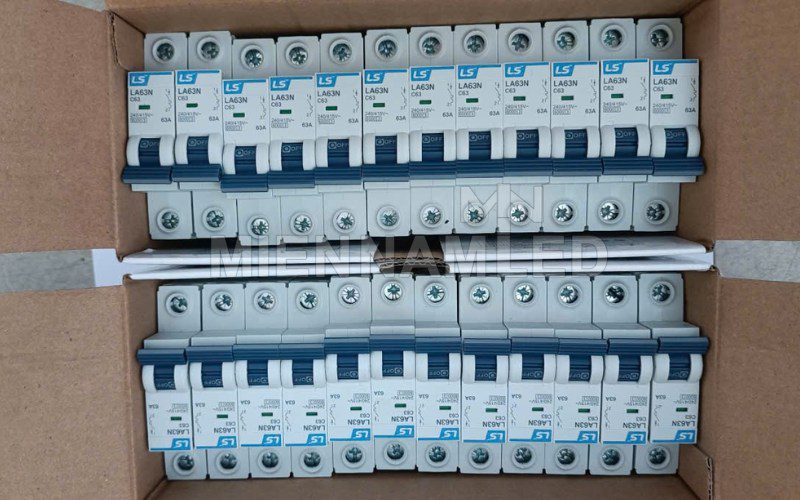

• Thiết bị bảo vệ: 01 Aptomat (MCB) loại 1 cực (1P) của hãng LS.
• Thông số: 63A, dòng cắt 6kA.
• Phụ kiện đi kèm: 01 Domino 4 cực 4P và 01 tấm phíp cách điện (taplo).
• Đặc điểm: Chỉ ngắt 1 dây pha (L), Dây trung tính (N) đấu trực tiếp qua domino.
• Ứng dụng: Hệ thống điện 1 pha đơn giản, cột đèn cao áp, chiếu sáng tuyến đường
• Ưu điểm: Giá rẻ, lắp đơn giản

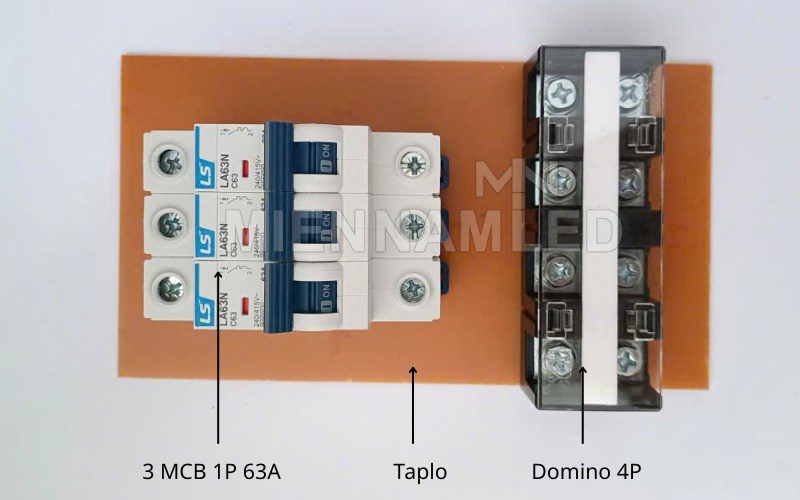

Bảng điện cửa cột MCB 3P + domino 4P

• Thiết bị bảo vệ: 03 Aptomat (MCB) loại 1 cực (1P) của hãng LS.
• Thông số: 63A, dòng cắt 6kA.
• Phụ kiện đi kèm: 01 Domino 4 cực 4P và 01 tấm phíp cách điện (taplo).
• Đặc điểm:Ngắt 3 pha (L1, L2, L3) cùng lúc, Dây trung tính (N) đi qua domino.
• Ứng dụng: Hệ thống điện 3 pha.
• Ưu điểm: Giá rẻ, lắp đơn giản.

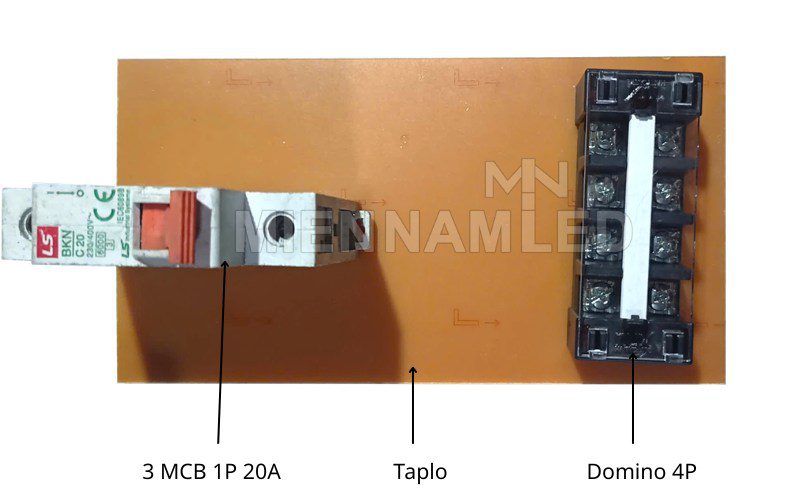

Bảng điện cửa cột MCB dòng nhỏ (20A) + domino 4P

• Thiết bị bảo vệ: 01 Aptomat (MCB) 1 cực hãng LS dòng BKN.
• Thông số: 20A, dòng cắt 6kA.
• Phụ kiện đi kèm: 01 Domino 4 cực 4P và 01 tấm phíp cách điện (taplo).
• Đặc điểm: Chỉ ngắt 1 dây pha (L), Dây trung tính (N) đấu trực tiếp qua domino.
• Ứng dụng: Hệ thống điện 1 pha đơn giản, cột đèn cao áp, chiếu sáng tuyến đường
• Ưu điểm: Giá rẻ, lắp đơn giản.

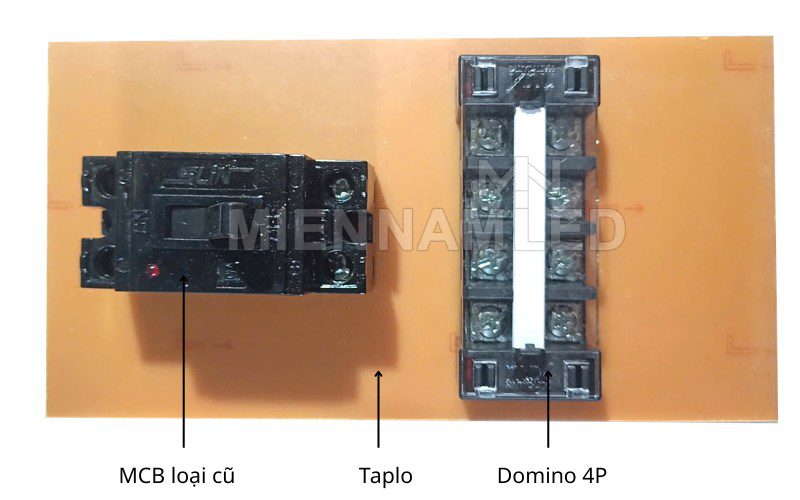

Bảng điện cửa cột MCB khối (aptomat đúc)

• Thiết bị bảo vệ: 01 Aptomat (MCB) khối.
• Phụ kiện đi kèm: 01 Domino 4 cực 4P và 01 tấm phíp cách điện (taplo).
• Đặc điểm: Thiết kế nguyên khối, ít phổ biến hiện nay, khả năng đóng cắt kém linh hoạt hơn MCB tép.
• Ứng dụng: Công trình cũ, hệ thống điện đơn giản
• Ưu điểm: Bền cơ học

Bảng điện cửa cột đèn dùng để làm gì?

Bảng điện cửa cột đóng vai tròn quan trọng trong hệ thống cột đèn chiếu sáng đường phố:

• Bảo vệ thiết bị điện (bộ đèn led) khỏi sự cố quá tải, chập điện.
• Đảm bảo an toàn cho người sử dụng và bảo trì.
• Tập trung đấu nối gọn gàng, dễ kiểm tra và sửa chữa.
• Tăng tuổi thọ cho hệ thống đèn chiếu sáng
