Cột đèn chiếu sáng là một phần không thể thiếu trong cuộc sống đô thị, từ đường phố, công viên đến các khu dân cư. Tuy nhiên, để đảm bảo cho hệ thống chiếu sáng này hoạt động an toàn và đảm bảo trong các điều kiện thời tiết khắc nghiệt như mưa gió, sét đánh,… đòi hỏi một hệ thống tiếp địa an toàn và đúng kỹ thuật. Vậy, tiếp địa cột đèn chiếu sáng là gì và chúng đóng vai trò như thế nào trong hệ thống chiếu sáng đường phố.

Tiếp Địa Cột Đèn Chiếu Sáng Là Gì?

Tiếp địa cột đèn chiếu sáng (hay còn gọi là nối đất) là quá trình kết nối các bộ phận kim loại của cột đèn với mặt đất thông qua một hệ thống dẫn điện đặc biệt. Mục đích là để tạo ra một đường dẫn an toàn để các dòng điện rò rỉ, dòng điện do sét đánh hoặc các sự cố khác có thể thoát xuống đất, vô hiệu hóa nguy cơ giật điện và hư hỏng thiết bị.

Tại Sao Tiếp Địa Cột Đèn Chiếu Sáng Lại Quan Trọng?

Tiếp địa cột đèn chiếu sáng không chỉ là một quy định kỹ thuật mà còn là yêu cầu bắt buộc để đảm bảo an toàn tuyệt đối cho con người và tài sản.

Bảo đảm an toàn cho con người và động vật: Khi lớp vỏ cách điện của dây dẫn bên trong cột đèn bị hỏng, điện có thể bị rò rỉ ra vỏ kim loại của cột. Nếu không được tiếp địa, cột đèn có thể trở thành một “cây cầu” dẫn điện, gây nguy hiểm chết người cho bất kỳ ai chạm vào. Tiếp địa sẽ giúp dẫn dòng điện rò rỉ này xuống đất, giúp người dùng an toàn.
Bảo vệ các thiết bị trong hệ thống chiếu sáng: Trong trường hợp sét đánh lớn hoặc đánh gần, một dòng điện có cường độ cực lớn sẽ chạy qua cột đèn. Nếu không có hệ thống tiếp địa, dòng điện này sẽ phá hủy hoàn toàn hệ thống đèn, dây dẫn và các thiết bị điện khác. Hệ thống tiếp địa giúp dòng điện sét đánh được dẫn xuống đất một cách nhanh chóng, bảo vệ toàn bộ thiết bị.
Ổn định hệ thống điện: Tiếp địa giúp cân bằng điện áp, giảm nhiễu điện từ và các xung điện áp bất thường, từ đó đảm bảo hệ thống chiếu sáng hoạt động ổn định và bền bỉ hơn.

Tiêu Chuẩn Và Yêu Cầu Kỹ Thuật

Tiếp địa cột đèn chiếu sáng thường được tham chiếu theo các bộ tiêu chuẩn sau của Việt Nam và quốc tế:

TCVN 4756:1989: Quy phạm nối đất và nối không các thiết bị điện.
TCVN 9385:2012: Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
TCVN 9358:2012: Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp.

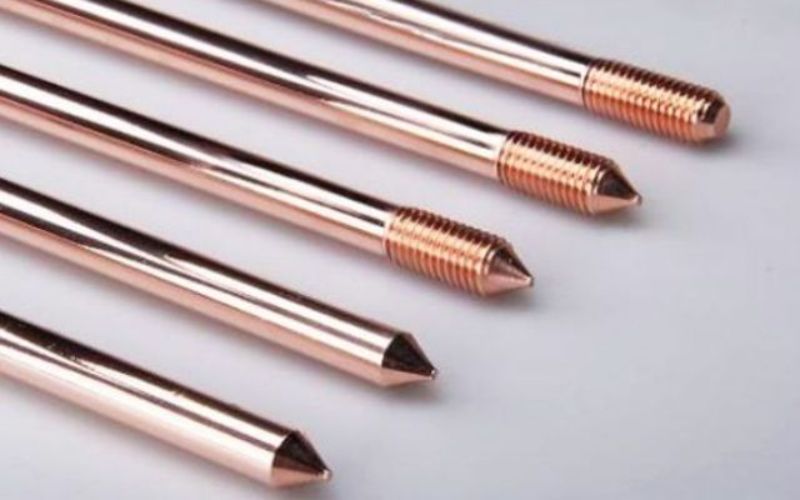

Cọc tiếp địa đồng nguyên chất — Cọc tiếp địa

Trong đó, yêu cầu về điện trở tiếp địa được xem là yêu cầu quan trọng nhất của hệ thống tiếp địa. Giá trị điện trở càng thấp, khả năng dẫn dòng điện xuống đất càng tốt và mức độ an toàn càng cao.

Đối với cột đèn riêng lẻ: Điện trở tiếp địa không được vượt quá 10 Ω.
Đối với hệ thống tiếp địa liên hoàn: Điện trở tiếp địa không được vượt quá 4 Ω.

Hướng Dẫn Thi Công Tiếp Địa Cột Đèn Đúng Kỹ Thuật

Để hệ thống tiếp địa hoạt động hiệu quả, quy trình thi công cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

Bước 1. Khảo Sát và Thiết Kế

Đầu tiên, cần khảo sát địa chất khu vực để lựa chọn phương pháp tiếp địa phù hợp (ví dụ: dùng cọc đơn, cọc đa điểm hoặc hệ thống điện lưới). Thiết kế bản vẽ chi tiết vị trí đóng cọc, loại vật liệu và kích thước dây dẫn.

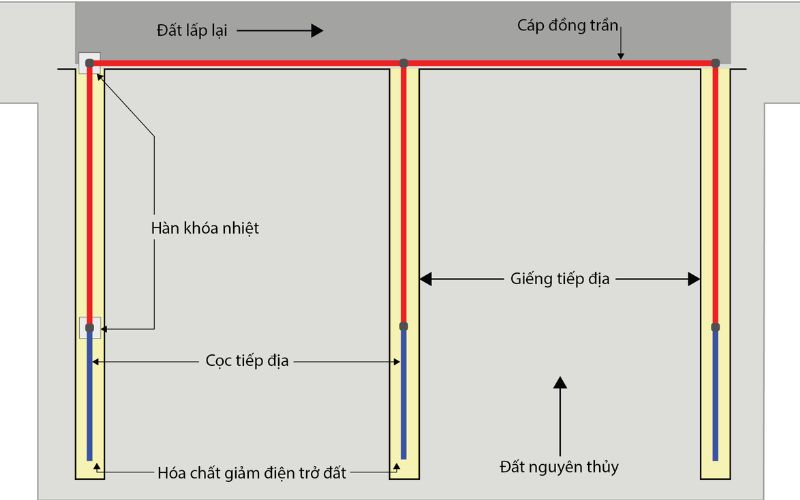

Cọc tiếp địa mạ đồng — Sơ đồ hướng dẫn bố trí cọc tiếp địa

Bước 2. Chuẩn bị vật liệu

Vật liệu tiếp địa cần đảm bảo chất lượng và khả năng chống ăn mòn. Các vật liệu thường được sử dụng bao gồm:

Cọc tiếp địa: Thường là cọc thép mạ đồng hoặc mạ kẽm, dài từ 2.4m
Dây tiếp địa: Dây đồng trần có tiến diện từ 16mm² trở lên để đảm bảo khả năng chịu dòng điện rò hoặc dòng sét lớn.
Hóa chất giảm điện trở đất: Sử dụng trong trường hợp đất có điện trở cao.

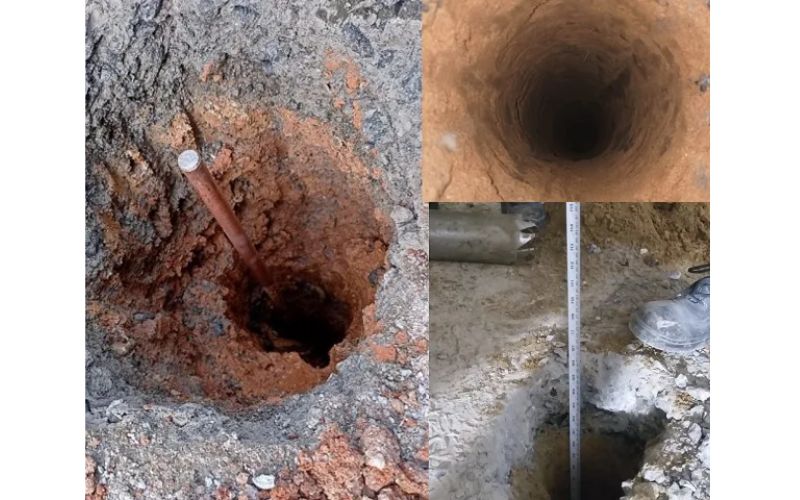

Bước 3. Thi công đóng cọc và hàn nối

Đóng cọc: Sử dụng máy đóng cọc chuyên dụng để đóng cọc sâu xuống đất. Cần đảm bảo khoảng cách giữa các cột tối thiểu bằng 1 – 2 lần chiều dài cọc để tránh hiện tượng chồng lấn điện trở

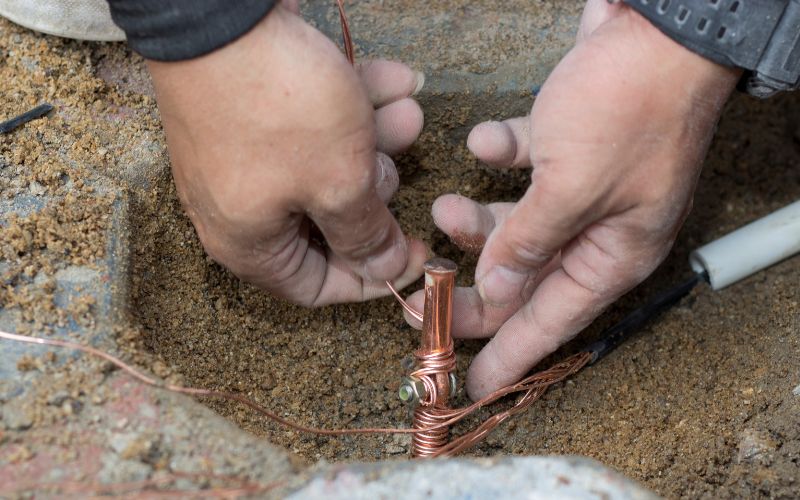

Hàn nối: Dùng máy hàn hóa nhiệt chuyên dụng để hàn dây tiếp địa vào các cọc. Mối hàn cần chắc chắn, bền vững và chống ăn mòn.
Tuyệt đối không sử dụng các mối nối vặn ốc, siết vít thông thường vì chúng dễ bị oxy hóa, lỏng lẻo và làm tăng điện trở tiếp địa theo thời gian.

Thi công chiếu sáng ngoài trời — Thi công cọc tiếp địa và móng trụ đèn chiếu sáng

Kiểm Tra Và Bảo Trì Hệ Thống Tiếp Địa

Hệ thống tiếp địa cần được kiểm tra định kỳ để đảm bảo hoạt động luôn hiệu quả.

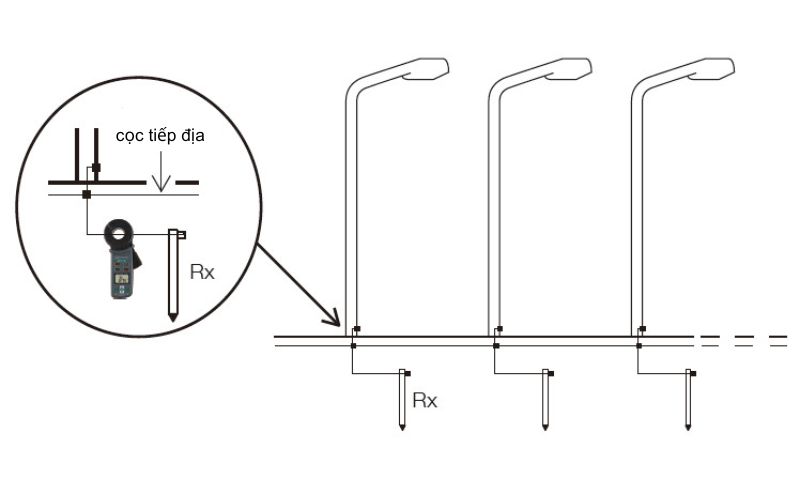

Đo điện trở đất: Sử dụng đồng hồ đo điện trở đất chuyên dụng để kiểm tra giá trị điện trở tiếp địa. Chu kỳ kiểm tra từ 6 tháng đến 1 năm/lần.
Kiểm tra vật lý: Kiểm tra các mối nối, dây dẫn và cọc tiếp địa xem có bị ăn mòn, hư hỏng không.
Bảo trì: Nếu điện trở tiếp địa tăng cao, cần có biện pháp khắc phục như tăng số lượng cọc, nối thêm cọc hoặc sử dụng hóa chất giảm điện trở đất.

Xem thêm Hướng dẫn tổ chức thi công đèn chiếu sáng đường phố đạt chuẩn

Các Loại Cọc Tiếp Địa Cho Hệ Thống Cột Đèn Chiếu Sáng

Khi thực hiện tiếp địa cho cột đèn chiếu sáng, việc lựa chọn loại cọc tiếp địa phù hợp là rất quan trọng để đảm bảo hiệu quả và độ bền của hệ thống. Các loại cọc tiếp địa được phân loại dựa trên chất liệu, hình dạng và phương pháp chế tạo.

Phân loại theo chất liệu

Chất liệu là yếu tố quyết định khả năng dẫn điện, chống ăn mòn và giá thành của cọc. Có ba loại chính:

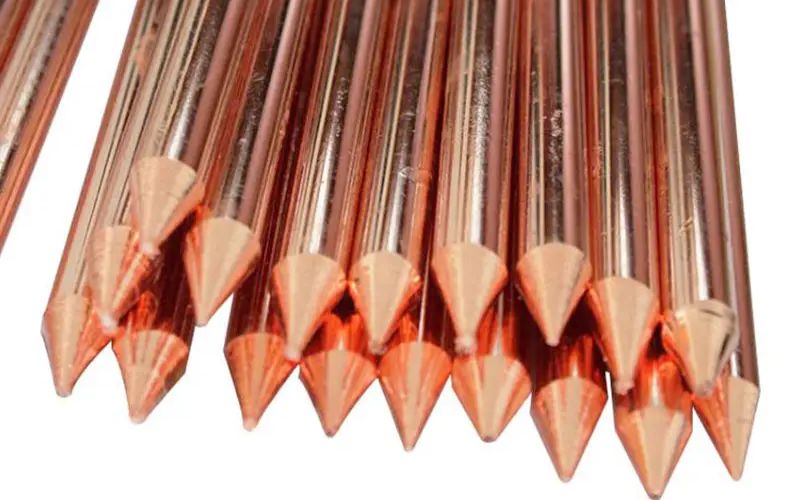

Cọc tiếp địa đồng nguyên chất:

Đặc điểm: Được làm từ đồng đỏ hoặc đồng vàng với hàm lượng đồng cao (thường từ 95-99%).
Ưu điểm: Khả năng dẫn điện cực tốt, chống ăn mòn cao, tuổi thọ sử dụng lâu dài, phù hợp với môi trường khắc nghiệt.
Nhược điểm: Giá thành đắt nhất trong các loại, có độ dẻo cao nên có thể khó đóng xuống đất ở những nơi có địa chất cứng.

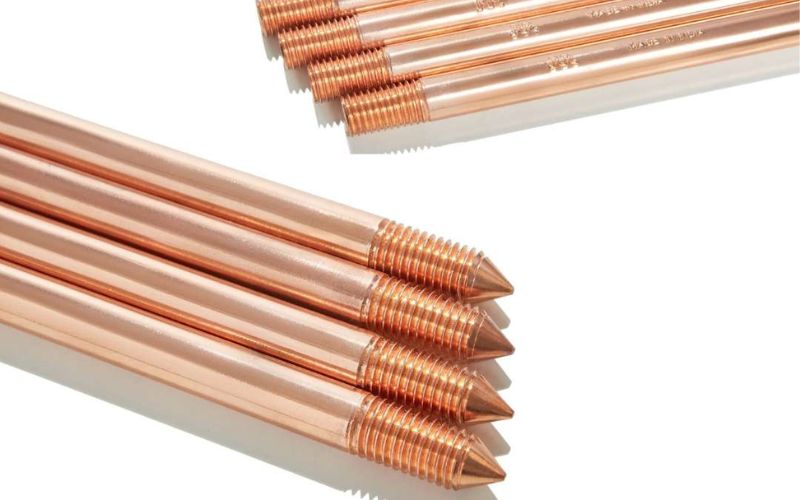

Cọc tiếp địa thép mạ đồng:

Đặc điểm: Lõi bên trong là thép, bên ngoài được mạ một lớp đồng mỏng bằng phương pháp điện phân hoặc nhúng nóng.
Ưu điểm: Kết hợp được độ cứng của thép và khả năng dẫn điện tốt của đồng. Giá thành hợp lý hơn cọc đồng nguyên chất. Dễ dàng thi công ở nhiều loại địa chất.
Nhược điểm: Hiệu quả tiếp địa phụ thuộc vào độ dày và chất lượng lớp mạ đồng. Lớp mạ có thể bị ăn mòn theo thời gian.

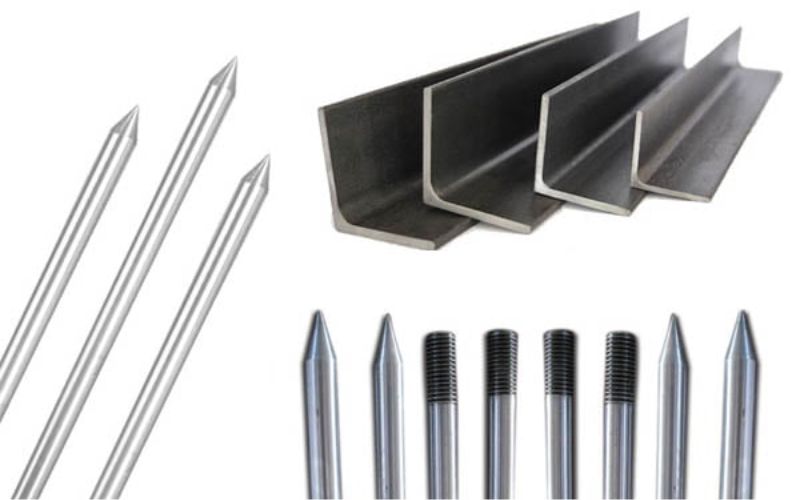

Cọc tiếp địa thép mạ kẽm:

Đặc điểm: Làm từ thép, sau đó được mạ một lớp kẽm bên ngoài bằng phương pháp nhúng nóng để chống gỉ sét. Thường có hình dạng chữ V hoặc tròn.
Ưu điểm: Giá thành rẻ, dễ mua, độ bền cơ học cao, dễ thi công.
Nhược điểm: Khả năng dẫn điện không tốt bằng cọc đồng và cọc thép mạ đồng. Lớp mạ kẽm có thể bị ăn mòn, giảm tuổi thọ trong môi trường đất ẩm hoặc có hóa chất.

Cọc tiếp địa mạ kẽm — Cọc tiếp địa thép mạ kẽm

Phân loại theo hình dạng

Ngoài chất liệu, hình dạng cũng ảnh hưởng đến diện tích tiếp xúc với đất và khả năng dẫn điện:

Cọc tròn: Có đường kính từ D14 đến D20. Thường được sử dụng cho các công trình nhỏ, dễ đóng xuống đất và không cồng kềnh.

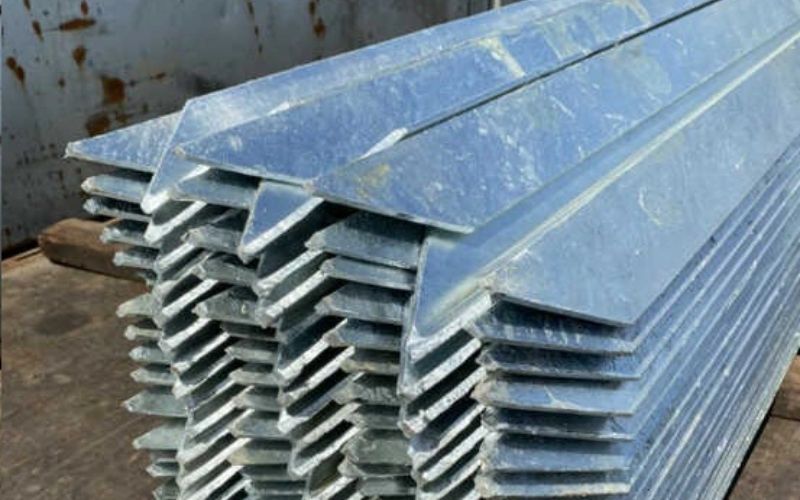

Cọc hình chữ V (thép V): Kích thước phổ biến là V50, V63, V70. Dạng cọc này có diện tích tiếp xúc với đất lớn, giúp tăng hiệu quả tiếp địa. Thường được sử dụng trong các công trình có yêu cầu kỹ thuật cao hoặc chống sét cho các công trình lớn.

Cọc tiếp địa thép mạ kẽm — Cọc tiếp địa thanh V

Hướng dẫn lựa chọn cọc tiếp địa phù hợp

Để chọn loại cọc tiếp địa phù hợp cho cột đèn chiếu sáng, bạn cần xem xét các yếu tố sau:

Điều kiện địa chất: Với đất sét ẩm, điện trở thấp, bạn có thể sử dụng cọc thép mạ kẽm. Ngược lại, nếu địa chất khô, nhiều đá sỏi, nên dùng cọc đồng hoặc thép mạ đồng để đạt hiệu quả cao hơn.
Yêu cầu kỹ thuật: Đối với những dự án lớn, đòi hỏi tiêu chuẩn an toàn cao, bạn nên ưu tiên cọc đồng nguyên chất hoặc thép mạ đồng để đảm bảo điện trở tiếp địa thấp nhất.
Chi phí: Cân đối giữa chi phí và hiệu quả. Cọc thép mạ đồng thường là lựa chọn tối ưu vì đáp ứng được cả yêu cầu kỹ thuật và kinh tế.
